在化工生产线上，水泵与风机或许不是投资最高的设备，却往往是“最不能停”的关键环节。然而长期以来，对这些转动设备的维护管理，大多仍停留在两种传统模式之下：

模式一：人工巡检，凭经验“听声辨位”、靠手感“测温测振”
这一方式的局限性日益凸显：

数据不连续：每日一至两次的点检，仅能获取设备运行状态的零星片段。绝大多数时间的数据被遗漏，而设备异常往往发生在深夜或凌晨，巡检记录上却始终写着“正常”。

经验依赖严重：“老师傅能听出轴承早期磨损”，但这样的技能正在随人员更替而流失。年轻员工常只能描述“声音有些异样”，却无法判别故障类型、部位及严重程度。

预警严重滞后：当人工巡检发现可辨识的异常时，设备通常已进入故障的中后期，留给计划维修的窗口极为有限。

模式二：定期维保，“宁可错杀，不可放过”
为追求保险，许多工厂采用“定时维修”策略——水泵运行半年即拆解大修，风机运转一年便更换轴承，无论其实际状态如何。这种看似稳妥的做法，实则代价高昂：

频繁拆装增加了设备损伤风险（如密封件反复拆装易导致泄漏），维修成本居高不下，备件消耗加快。

尴尬局面时有发生：刚完成大修的设备尚未稳定运行，另一台设备又突发故障；而拆开后却发现设备状态依然良好，白白耗费人力和时间。

传统巡检与定期维保，本质上都如同“盲人摸象”——摸到局部便以为是全部，始终无法窥见设备的真实健康全貌。

水泵风机在线监测案例

在江苏某化工厂项目中，客户面临的核心痛点是：水泵与风机作为全厂关键动设备，长期以来缺乏有效的在线监测手段。传统人工巡检无法及时发现轴承早期磨损，设备突发故障引发的非计划停机给企业带来了巨大的效益损失和设备损伤。

KMPHM故障预测与健康管理系统，是由KM公司打造的工业设备智能运维平台。它基于“数据驱动+机理模型”的双引擎架构，为用户提供实时状态监测、智能预警、智能诊断、故障预测和云服务等一体化解决方案，帮助工业企业提升生产效率、保障安全生产、优化生产决策。

KMPHM现场无线部署方案

KMPHM工程师团队为该化工厂量身定制了无线在线监测解决方案：

硬件配置：部署4台无线网关和16个无线振温一体传感器。

监测对象：覆盖厂区水泵、风机等核心旋转设备。

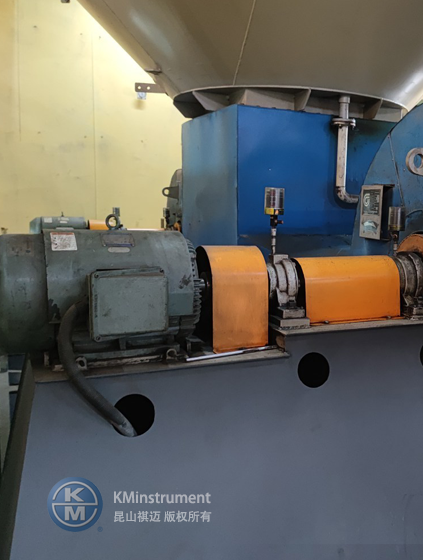

安装方式：所有传感器均采用无线安装方式，无需敷设线缆、无需设备停机，生产线照常运行，真正实现了“无感”智能化升级。

网关与传感器的协同工作原理：

无线振温一体传感器实时采集设备的振动幅值、频谱和温度等关键数据，通过无线通信技术将数据传输至部署在现场的无线网关。网关完成数据汇聚后，通过4G网络实时上传至KMPHM云端平台。云端平台的AI智能分析算法对数据进行实时处理和趋势预测，一旦发现异常，立即通过电脑端或手机APP向运维人员推送预警信息。

这一架构实现了从“感知层—传输层—平台层—应用层”的完整数据闭环，真正做到了全天候、无人值守的设备状态监测

KMPHM实际应用成效：

自KMPHM系统投用以来，化工厂在水泵风机设备运维方面取得了显著改善：

降低停机风险，告别被动抢修：通过连续在线监测和趋势预测，系统能提前预警设备健康变化，帮助运维人员从容安排维护计划，有效避免突发故障，让水泵、风机不再成为产线的“定时炸弹”。

精准锁定故障，缩短检修周期：系统能快速查明故障原因和部位，实现“哪里坏了修哪里”，避免大拆大卸，显著缩短检修时间、提升检修质量，延长设备整体运行周期。

检测轴承问题，防患于未然：通过频谱分析功能，系统可自动识别轴承磨损、转子不平衡、不对中、松动等常见故障类型，并给出明确的诊断结论，将隐患消灭在萌芽阶段。

管理决策数据驱动，告别经验依赖：通过KMPHM监控大屏，管理者可以实时掌握全厂水泵、风机的运行状态，管理决策从“大概感觉”变为“数据支撑”，全局掌控、心中有数。

KMPHM故障预测与健康管理系统

系统支持设备各维度信息集中展示功能，展示信息包含：设备名称、设备形貌图、测点信息状态、振动参数以及状态、工况参数、静态参数、运行统计信息、设备告警信息、诊断结论以及设备大事记等。其中，智能诊断结论依赖设备模型自学习型算法，分析采集数据，自动生成诊断结论。

系统以图谱形式呈现设备数据信息，诊断工程师基于各种图谱进行设备故障诊断，图谱类型包括：波形图、频谱图、趋势图、多趋势图、瀑布图、三维谱图等，并提供各种操作工具，便于谱图的使用，同时还提供AI分析功能，方便用户更快速定位设备故障。

系统可以实现设备级告警和测点级告警查看，可通过时间，告警等级、告警状态等多个条件对历史告警进行筛选，同时可以查看处理信息。

KMPHM系统的核心优势
1. 有效减少非计划停机

KMPHM在线监测系统可以有效减少非计划性停机时间，降低综合运维成本。对于单条产线而言，这意味着每年可节约数百万乃至上千万元的停机损失。

2. 自主可控，安全可靠

KMPHM系统从传感器到算法平台均采用自主研发技术，完全适配国产化需求，有效避免了“卡脖子”风险。在多行业、多类型设备的实际应用中验证了系统的稳定性和可靠性。

3. 云端协同，远程诊断

传感器采集的数据通过4G网络实时上传至云端，运维人员可通过PC端或手机APP随时随地查看设备运行状态、历史数据曲线与健康报告。专业技术团队还可提供远程诊断支持，基于云端大数据为客户提供故障分析、寿命预测、维护建议等增值服务，实现从“被动抢修”到“主动预防”的运维模式升级。

4. 管理闭环，持续优化

系统支持设备各维度信息集中展示，包含设备名称、测点信息状态、振动参数、运行统计信息、设备告警信息、诊断结论等。智能诊断结论依赖设备模型，AI分析采集数据后自动生成诊断结论。

在工业4.0和智能制造的时代浪潮下，设备管理正从传统的“被动抢修”和“定期维保”向“主动预测”和“智能运维”加速转型。KMPHM故障预测与设备健康管理系统通过“无线感知+云端智能”的创新模式，为江苏某化工厂的水泵风机提供了全天候、无人值守的在线监测方案，成功将非计划停机风险控制在萌芽阶段，为企业创造了实实在在的安全效益和经济效益。

未来，随着5G技术的普及和边缘计算的发展，设备巡检将更加高效、精准。智能化巡检不仅是技术升级，更是工业生产迈向高效、安全、可持续的重要一步。

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036

在半导体材料制造领域，水泵与风机看似是最不起眼的辅助设备，却承担着全厂区最不能中断的运行使命。一旦突发故障，轻则引发工艺参数漂移，导致产品良率下降；重则触发整条产线非计划停机，造成的经济损失动辄几十万乃至上百万元。

在半导体材料生产中，水泵负责超纯水输送、工艺冷却循环和废水处理等核心任务；风机则承担洁净室恒温恒湿送风和有害工艺废气排放等功能。这些设备长期处于高转速、高负荷运行状态，轴承磨损、转子不平衡、叶轮腐蚀等问题极易悄然发生。传统运维方式主要依靠人工定期巡检，巡检员手持测振仪逐台测量数据并凭经验判断设备“好坏”，但水泵和风机布点分散，许多安装在高位、密闭空间或腐蚀性环境中，人工巡检不仅劳动强度大，而且难以实现连续监测。当异常振动或温升被察觉时，故障往往已进入中晚期，维修窗口极为有限。半导体材料行业的生产连续性要求极高，几分钟的非计划停机就可能造成批次报废和客户订单延期。正如设备负责人所言：“水泵和风机平时感觉不到它们的存在，但哪天突然停了，整条线都会跟着遭殃。我们一直希望能有一双‘不眨眼的眼睛’，帮我们盯着这些‘水电气’命脉。”

KM公司工程师在深入调研产线后，为江苏某半导体材料公司量身定制了一套KMPHM振动在线监测方案。针对厂区内水泵、风机设备分布范围广、点多面广的特点，方案采用全无线部署模式，共计安装8台工业无线网关和36个高精度振温一体传感器，在不中断生产的前提下快速完成系统上线。具体部署方案：测点全覆盖：36个无线传感器分别安装于关键水泵的驱动端轴承、非驱动端轴承以及风机的轴承位，实时采集振动加速度、振动速度、温度及包络值等关键特征参数。无线网关布设：8台无线网关按厂区区域合理布设，每个网关负责4～5个传感器的数据汇集，通过工业无线协议将数据稳定、高效地传输至云端智能分析平台，构建起一张覆盖全厂水泵风机机组的无线感知网络。







实施亮点：

无需停机、无感技改：所有传感器均采用无线安装方式，无需敷设线缆、无需设备停机，从进场到系统上线仅用了数天时间，生产线照常运行，真正实现了“无感”智能化升级。

智能预警与频谱分析：系统内置预警模型，进行阈值预警，具备预警信息推送功能。同时通过频谱分析功能，系统可自动识别轴承磨损、转子不平衡、不对中、松动等常见故障类型，并给出明确的诊断结论。

多终端实时查看：运维人员可通过电脑端查看设备全生命周期健康管理数据，也可通过手机APP随时接收报警推送、查阅诊断报告，实现“随时随地、设备状态一手掌握”。

系统支持设备各维度信息集中展示功能，展示信息包含：设备名称、设备形貌图、测点信息状态、振动参数以及状态、工况参数、静态参数、运行统计信息、设备告警信息、诊断结论以及设备大事记等。其中，智能诊断结论依赖设备模型自学习型算法，分析采集数据，自动生成诊断结论。

系统以图谱形式呈现设备数据信息，诊断工程师基于各种图谱进行设备故障诊断，图谱类型包括：波形图、频谱图、趋势图、多趋势图、瀑布图、三维谱图等，并提供各种操作工具，便于谱图的使用，同时还提供AI分析功能，方便用户更快速定位设备故障。

系统可以实现设备级告警和测点级告警查看，可通过时间，告警等级、告警状态等多个条件对历史告警进行筛选，同时可以查看处理信息。

KMPHM系统为半导体材料企业带来的核心价值

自KMPHM系统投用以来，客户在水泵风机设备运维方面取得了实质性的改善：

降低停机风险，告别被动抢修：通过连续在线监测和趋势预测，系统能提前预警设备健康变化，帮助运维人员从容安排维护计划，有效避免突发故障，让水泵、风机不再成为产线的“定时炸弹”。

精准锁定故障，缩短检修周期：系统能快速查明故障原因和部位，实现“哪里坏了修哪里”，避免大拆大卸，显著缩短检修时间、提升检修质量，延长设备整体运行周期。

管理决策数据驱动，告别经验依赖：通过KMPHM监控大屏，管理者可以实时掌握全厂水泵、风机的运行状态，管理决策从“大概感觉”变为“数据支撑”，全局掌控、心中有数。

对于半导体材料企业而言，水泵和风机虽不是工艺线上的“主角”，却是保障生产稳定运行的“生命线”。KMPHM振动在线监测系统用数据代替经验判断，用智能预警消除故障盲区，让每一台水泵和风机都能在“全天候健康管家”的守护下稳定运行。当隐患在萌芽阶段就被发现并消除，当运维决策从“被动应对”变为“主动掌控”，企业的生产效率和竞争力必将迈上一个全新的台阶。

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036

超细纤维合成革（简称“超纤皮”）被誉为人造革行业的“第三代产品”，其弹性好、强度高、环保性突出，在鞋服箱包、汽车内饰、家居装饰等领域应用广泛。

超纤皮的生产工艺链条长、环节多。从海岛短纤维到高密水刺无纺布，再到湿法含浸PU树脂、甲苯减量抽出、烘干拉幅、上油柔软、揉皮、干法PU贴面等一系列工序。在这条精密的生产线上，风机负责熔炼炉供氧、干燥烘箱热风循环、涂布线废气排送等关键工艺保障，小电机则驱动着从搅拌、输送、涂覆到裁切、卷绕的每一个环节。任何一台设备的异常，都可能引发连锁反应，导致整批次产品报废或订单延误。

超纤皮制造工厂风机与小电机在线监测案例

在超纤皮制造领域，风机与电机是贯穿整条生产线的“隐形动脉”。看似不起眼的它们，一旦“生病”，轻则拉低产品质量，重则让整条产线陷入瘫痪。“每次听到设备发出异常声响，心里就咯噔一下——停机排查，产线空转；继续运行，风险更大。”该厂设备管理人员的一句话，道出了长期以来的运维困境。

以往的设备运维主要依赖人工定期点检，这种模式存在显著的滞后性。一方面，风机和电机在高温、高湿、多粉尘的车间环境中长期连续运转，轴承磨损、转子失衡、润滑不良等早期故障征兆难以及时发现；另一方面，传统振动分析依赖离线仪器，无法实时掌握设备的动态变化，往往等到故障已经发展到一定程度、出现明显异响或温升时，才被“惊动”进入维修流程。

浙江某超纤皮生产厂家深谙此道，选择与KM公司携手，为其部署了一套覆盖广泛、精准高效的在线监测系统，从源头守护超纤皮生产的连续性与品质稳定。

这套机制改变了以往“坏了再修”的传统模式，转向在故障发生之前主动干预，真正实现了从“被动响应”到“主动预防”的根本性转变，为设备精度的长期稳定和生产线的不间断运行提供了坚实保障。

KMPHM现场无线部署方案

KM工程师在接到项目需求后迅速进驻现场，针对现场生产设备的分布特点，KMPHM技术团队制定了精准的监测策略——安装12个在线振动监测试点。

本次部署的核心硬件包括：

• 24个高精度振动传感器：分别安装于风机和小电机的关键测点（驱动端轴承、非驱动端轴承），实时采集设备的振动加速度、速度、温度及包络值等关键特征参数。
• 2台无线网关：作为数据传输的“中枢神经”，分布在产线各区域，负责将传感器采集的数据稳定、高效地传输至云端智能分析平台，构建起一张覆盖整条产线的无线感知网络。

安装过程的核心优势：

KM工程师严格遵循标准化作业流程，对传感器底座进行精密打磨和表面处理，采用磁吸与胶粘相结合的方式牢固固定，确保信号采集的稳定性与一致性。

系统支持设备各维度信息集中展示功能，展示信息包含：设备名称、设备形貌图、测点信息状态、振动参数以及状态、工况参数、静态参数、运行统计信息、设备告警信息、诊断结论以及设备大事记等。其中，智能诊断结论依赖设备模型自学习型算法，分析采集数据，自动生成诊断结论。

系统以图谱形式呈现设备数据信息，诊断工程师基于各种图谱进行设备故障诊断，图谱类型包括：波形图、频谱图、趋势图、多趋势图、瀑布图、三维谱图等，并提供各种操作工具，便于谱图的使用，同时还提供AI分析功能，方便用户更快速定位设备故障。

系统可以实现设备级告警和测点级告警查看，可通过时间，告警等级、告警状态等多个条件对历史告警进行筛选，同时可以查看处理信息。

KMPHM在线监测系统的优势

全天候不间断智能守护

数据采集全程自动化，无需人员到场巡检，彻底消除了传统人工点检因排班间隔而产生的监控盲区，做到了真正意义上的7×24小时连续守护。



故障萌芽期的精准捕捉与预警

KMPHM在线监测系统能在故障初发阶段——如风机轴承的早期磨损、转子动平衡偏离、叶轮松动、小电机定子绝缘性能下降等——及时触发分级报警，提醒运维团队提前处置，将隐患消灭在萌芽状态，有效杜绝突发性非计划停机。



用数据说话，实现精准维修

登录系统后台，设备管理人员可远程查看频谱图、包络谱及趋势曲线，准确判定故障类型与严重程度，使维修工作从“换件试错、反复折腾”的被动模式，升级为“对症下药、一击即中”的精准干预。



保障产线稳定运行，降低全周期成本

在线监测系统显著降低了因设备突发故障造成的产线中断风险，避免了批次产品报废与订单延期。同时，备件更换和紧急维修支出大幅下降，设备整体使用寿命得到有效延长。



在超纤皮市场竞争日趋激烈的今天，产能稳定与品质可控是企业立于不败之地的基石。KM通过先进的无线传感技术、智能诊断算法与专业故障诊断服务，为浙江这家超纤皮生产厂的关键风机与电机构筑了一道坚不可摧的“智能防护网”。

本次合作不仅是一次技术升级，更是超纤皮制造企业从“经验驱动”走向“数据驱动”的生动缩影。KM将继续以深耕十余年的技术积淀，助力更多制造企业告别“盲人摸象”式的设备管理，迈向“心中有数、可控可防”的智能运维新时代。

想要了解更多关于测振仪，欢迎点击：http://www.kminstrument.com/?page_id=22989

在印刷行业，胶印机和凹印机是生产线的绝对核心。而驱动这些精密设备正常运转的风机和电机，却往往是被忽视的薄弱环节。风机负责为印刷机组提供稳定的散热和排废保障，电机则为整台设备输送动力。一旦它们“罢工”，整条生产线将面临非计划停产的巨大风险。

四川某印务有限公司（以下简称“四川印务”）直面这一运维难题，引入KMPHM设备故障预测与健康管理系统，对胶印机和凹印机的风机及电机实现了7×24小时振动在线监测，成功将运维模式从“被动抢修”转向“主动预防”，让设备隐患在形成破坏之前就被精准“捕捉”。

胶印机和凹印机在线监测案例

传统的运维方式主要依赖人工巡检——点检员拿着测振笔定期测量、靠经验判断设备“好坏”。这种模式不仅效率低下，更难以捕捉设备运行中的细微变化。当异响或温升已经出现时，故障往往进入了中晚期，维修窗口极为有限。

印刷行业的特殊性在于，停机不仅意味着设备维修费用，更意味着整条生产线的停滞和交货期的延后。一台风机的突发故障，可能导致印刷车间的温度和空气质量失控，直接影响套色精度；一台电机的轴承烧毁，则可能让全自动印刷线瞬间瘫痪，损失动辄几十万甚至上百万元。

设备负责人表示：“以前我们吃过不少‘亏’。风机异响后才去检查，拆开发现轴承已经严重磨损。电机也是，振动大了才开始排查，结果往往是拆了大半天才发现是哪个部件的问题。这种‘救火式’维修不仅成本高，还特别耽误工期。

设备负责人表示：“以前我们吃过不少‘亏’。风机异响后才去检查，拆开发现轴承已经严重磨损。电机也是，振动大了才开始排查，结果往往是拆了大半天才发现是哪个部件的问题。这种‘救火式’维修不仅成本高，还特别耽误工期。”

KMPHM现场无线部署方案

针对四川印务胶印机和凹印机的运行特点，KM公司工程师为其量身定制了一套KMPHM振动在线监测方案。该方案采用全无线部署，在不影响生产、无需敷设线缆的前提下，快速完成系统上线。

部署方案要点：

• 重点布控：在胶印机、凹印机的风机和电机等关键旋转设备上部署16个高精度振温一体传感器，实时采集轴承和机体的振动加速度、速度、温度及包络值等关键特征参数。
• 无线网关覆盖：通过部署4台工业无线网关，将传感器采集的数据稳定传输至云端智能分析平台，构建起覆盖印刷产线的无线感知网络，彻底告别传统巡检“跑断腿、记花眼”的窘境。
• 智能预警与频谱分析：系统内置多级预警模型，可进行阈值预警，通过频谱分析技术，系统能够自动识别轴承磨损、转子不平衡、不对中、松动等常见故障类型，并给出明确的诊断结论。
• 多终端实时查看：运维人员可通过电脑端查看设备全生命周期健康数据，也可通过手机APP随时接收报警推送、查阅诊断报告，实现“随时随地、设备状态一手掌握”。

整套系统安装过程中，生产线照常运行，真正实现了“无感”技改。

KMPHM系统上线运行半年后，客户在电机设备维护方面取得了实实在在的成效：

1. 彻底杜绝非计划停机

系统先后提前预警并成功处理了多起严重隐患，避免了电机故障造成的产线意外停运。

2. 维修成本显著下降

检修方式从过去的“大拆大换”变成了“精准更换”。以前因为搞不清故障具体在哪，现在系统能直接指出哪台电机出了问题，维修时间缩短了一半以上，备件费用也省了大约四成。

3. 产品良率稳步提高

电机状态不佳会导致胶印机和凹印机的生产效率下降。借助振动监测让电机始终处于良好运行状态，产品合格率提升了将近2个百分点。

4. 运维管理迈入数字化

生产负责人可以通过KMPHM的大屏或手机端，随时查看各电机的振动变化趋势、健康得分以及报警历史。所有决策都有数据支撑，彻底摆脱了凭经验猜的旧模式。

系统支持设备各维度信息集中展示功能，展示信息包含：设备名称、设备形貌图、测点信息状态、振动参数以及状态、工况参数、静态参数、运行统计信息、设备告警信息、诊断结论以及设备大事记等。其中，智能诊断结论依赖设备模型自学习型算法，分析采集数据，自动生成诊断结论。

系统以图谱形式呈现设备数据信息，诊断工程师基于各种图谱进行设备故障诊断，图谱类型包括：波形图、频谱图、趋势图、多趋势图、瀑布图、三维谱图等，并提供各种操作工具，便于谱图的使用，同时还提供AI分析功能，方便用户更快速定位设备故障。

系统可以实现设备级告警和测点级告警查看，可通过时间，告警等级、告警状态等多个条件对历史告警进行筛选，同时可以查看处理信息。

KMPHM在线监测系统的价值提升

降低停机风险，告别被动抢修：通过连续在线监测和趋势预测，系统能够提前预警设备健康变化，帮助运维人员从容安排维护计划，有效避免突发故障，让生产线不再“提心吊胆”。

精准锁定故障，缩短检修时间：系统能快速查明故障原因和部位，实现“哪里坏了修哪里”，避免大拆大卸，显著缩短检修周期、提升检修质量，延长设备的整体运行周期。

管理决策数据驱动，告别经验依赖：通过KMPHM监控后台，管理者可以实时掌握印刷产线风机、电机的运行状态和健康评分，管理决策从“大概感觉”变为“数据支撑”，省心又靠谱。

想了解更多关于超声波检漏仪，欢迎点击：http://www.kminstrument.com/?page_id=23084

反应釜是一种综合反应容器，广泛应用于实验室、各种化学反应过程中，包括加热、蒸发、冷却及物料的混合等。它能够以较高的自动化程度完成从进料到反应再到出料的全过程，并对反应过程中的关键参数如温度、压力、搅拌等进行精确控制。在反应过程中，反应釜可能受到内外部因素的影响，导致振动异常。振动异常不仅可能影响生产效率，还可能导致设备故障。因此，进行反应釜振动检测和故障预警变得尤为重要。

诊断缘由

某国际化大型生产纤维素纤维的企业，反应釜在生产过程中出现了振动异常，导致产量下降和设备故障风险增加。

检测设备

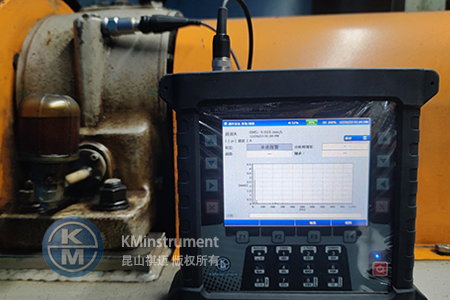

采用KM Instrument之多功能机械振动分析仪KMbalancer Pro完成，KMbalancer Pro多功能振动分析系统包含便携式机器状态监测故障诊断单元，搭配振动加速度传感器和KMMS振动分析软件。

本次检测对设备进行了全面的振动状态监测，并给出机械状态评估结果。

依据为国际标准化组织标准ISO10816-3评价结果以A，B，C，D 区域表示。

A—新交付使用的机器；

B—可以无限长时间安全运行；

C—不适宜作长时间连续运行，应当考虑在合适的机会进行维修（注意）；

D—振动强度足以使机器破坏（异常）。

根据振动频谱分析确定被监测机组的各零部件的机械状态，例如，转子动平衡，联轴器的不对中，滑动轴承的油膜稳定性，齿轮的啮合状态，齿，滚动轴承是否损伤等。

现场数据采集01

现场数据采集02

以上就是今天的设备故障诊断案例啦！

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036

]]> http://www.kminstrument.com/?feed=rss2&p=32867 0 http://www.kminstrument.com/?p=32438 http://www.kminstrument.com/?p=32438#comments Fri, 30 Aug 2024 05:50:05 +0000 http://www.kminstrument.com/?p=32438 案例分享 | 某航天数字博物馆地面振动的现场检测及数值分析

在工业和建筑工程中，地面振动检测是确保设备稳定性和结构安全性的重要手段。地面振动检测主要是通过专业的仪器和技术手段，对地面或结构物的振动特性进行监测和分析，以评估振动对设备和建筑物的影响。

地面振动的影响

地面振动如果不加以控制，可能会带来一系列问题：

设备损坏：持续的振动会导致设备部件的疲劳损伤，缩短使用寿命。

结构安全：建筑物或其他结构物在振动下可能会产生裂缝或损坏，影响整体安全性。

生产效率：设备运行不稳定会影响生产流程，导致效率下降。

诊断缘由

某航天数字博物馆，地面安装了4个6摇向的返回舱模型动感设备。为确保返回舱设备对楼面振动不受影响，贵公司特委托KM负责全面的地面振动检测。

测量区域

测量楼层位于航天协作楼3F，检测目标为航天数字体验空间楼面振动，空间内共有返回舱4个，每个返回舱共有6台伺服电机运行服务，4个返回舱共有24台电机参与运行（检测期间返回舱全部运行）。

检测设备

 本次现场测试工作采用KM的数据采集振动分析仪KMbalancer Pro完成，KMbalancer Pro振动分析系统包含便携式机器状态监测故障诊断单元，搭配美国CTC振动加速度传感器和KMMS振动分析软件。

测试设备参数

检测参照标准

检测过程

部分测点数据

诊断结论与建议

据此可以得出以下结论：测量数据全部低于VC-C（12.5um/s）,符合地面微振动的国家标准，说明返回舱模型机的运行未对楼面振动产生影响。

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036

随着电力系统的发展，GIS（Gas lusulated Swichgear）设备量日益增长，GIS设备一旦发生故障，可能产生大范围断电，带来较大的经济损失。变电站内GIS设备在运行过程中由于紧固件松动、接触不良、部件性能劣化等缺陷引发的异响振动情况逐渐增多。此前，主要靠检修人员人工判断GIS设备是否出现异常振动缺陷。该方式依赖个人经验、可靠性低，并且只有GIS设备出现较大强度的振动时才能被发现，给安全运行带来隐患。

诊断缘由

 某110kV变电站GIS设备异响

诊断结论

1、所有测点上都有很明显的50Hz工频的谐波频率100Hz，可以判定为主要是因为电源频率振动引起的振幅，说明振动主要来自电场力和电磁力。

2、测试期间曾打开断路器的点检门，能明显的听到内部筒体发出的振动声音，更能确定振动来自筒体内部。

3、在部分位置点的频谱还存在10Hz及20Hz的频率，正好处于GIS固有频率及其谐波频率上，表明筒体的内部部件之间存在一定的配合不当，电源频率的振动恰好激发了GIS的内部部件的固有频率形成共振。

检修建议

建议检查GIS筒体内部各装置的装配精度，重点检查断路器筒内的零部件配合。

设备故障信息

1、五感初检：现场其中1台GIS正常送电后，断路器本体及其连接套管处能听到发出嗡嗡的异响，手触管路表面有明显振动。

2、振动发生的主要区域（图片框选处）

KM工程师决定在此范围进行多点位置数据采集

检测设备

KMbalancer Pro多功能振动分析系统包含便携式机器状态监测故障诊断单元，搭配美国CTC振动加速度传感器和KMMS振动分析软件。

01 测试数据及分析过程

断路器上部位置频谱图

断路器下部位置频谱图

D3-D4伸缩节D1-2 频谱图

支撑架位置 频谱图

02 GIS装置固有频率测试

现场敲击试验测试：GIS装置固有频率10Hz。

以上就是今天的设备故障诊断案例啦。希望大家可以从经验中汲取知识，将知识应用于实践，以实践作为战场，努力奋斗，拼搏出美好未来！

想要了解更多关于现场动平衡仪，欢迎点击：http://www.kminstrument.com/?page_id=23048

绕丝机是工业领域中重要的一种设备，用于制造各种电线、电缆、印刷电路板等电气产品。在生产过程中，绕丝机的稳定性和可靠性非常重要，绕丝机振动过大会对产品质量产生负面影响。如果机器振动过大，会使得电线或电缆在制造过程中出现偏差，导致产品质量不达标。这对企业来说是非常严重的问题，因为不达标的产品将无法通过质检，对企业的经济效益造成巨大损失。

为了避免以上问题的发生，企业在使用绕丝机的过程中，需要进行机器的定期保养和维护，确保设备的正常运转和可靠性。

近日，某钢材加工厂在对绕丝机进行交付前，发现其振动过大，无法满足客户的要求。面对这一问题，该厂迅速采取了动平衡校正的措施，KM公司的KMbalancer Pro多功能机械状态分析仪帮助该企业成功解决了这一难题。

绕线机动平衡校正案例分析

经过对绕丝机进行全面的振动分析，发现其振动幅度明显超过了合理范围。绕丝机振动过大会导致产品品质下降，同时也可能对设备的安全性造成潜在危险。在这种情况下，及时进行动平衡校正显得十分迫切和重要。

绕线机是大小端的双平面转子，所以需要做双面配重。KM技术工程师分别在1000转、1500转、1700转的工作转速做动平衡校正，最终振动值由5.5mm/S降到了0.48mm/S。同时使用KMbalancer Pro对绕丝机进行了相位分析，同一轴承座HV相位差在180度左右，通过结果得出这是典型的结构共振和不对中的问题。通过对绕丝机的振动进行实时监测和分析，工作人员准确地确定了其振动源并对其进行了调整。绕丝机的振动幅度得到了明显的缓解，其运行情况也得到了有效的改善。最终，该绕丝机顺利地交付给了钢厂客户。

检测设备：KMbalancer Pro多功能机械状态分析仪

KMbalancer Pro适用于各种转动机械的振动状态监测以及电机的动态测试，诸如：马达、水泵、风车、鼓风机、空压机、齿轮箱、汽轮机、发电机、冷却水塔等等。搭配强大的KMMS机械状态管理系统，就可以实施设备资料库管理、状态趋势监控、异常原因分析、报表输出作业等众多状态监测工作。

KMbalancer Pro具备设备状态自动诊断分析、路径数据采集、时间波形分析、相位分析等诸多振动测量分析功能，可以作为状态监测的基础。KMbalancer Pro同时也是一款高性能的动态电机故障分析仪，搭载KM电机检测传感器，高效快速的分析电机的各种常规参数及电气故障源。KMbalancer Pro采用了高达665MHz主频的高性能DSP嵌入式微处理器，具有强大的数据处理能力，KMMS机械状态管理系统内置轴承故障数据库可以用来准确分析轴承初期异常问题，提早为轴承磨耗或润滑问题作出研判。

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036KM课堂 | 绕丝机振动异常怎么办？看KMbalancer Pro多功能机械状态分析仪如何有效监测设备振动

转子质量不平衡常常会产生过大的振动并减少机械部件的寿命，首先我们对不平衡进行定义。转子质量中心线与转轴中心线不重合时便产生不平衡。如果设备发生了不平衡故障，我们需要对设备进行现场动平衡实验来消除不平衡分量，减小振动，这时就需要一台现场动平衡仪。现场动平衡仪的主要作用就是方便快捷，无需拆卸设备。通过检测振动量来确定是不是动平衡问题，然后根据系统提示来修理设备，从而解决动平衡问题。

KMbalancerII+振动分析及现场动平衡仪的主要功能 ：

路径数据采集、振动总值趋势监测、时域波形分析、单双面动平衡、转速测量、矢量分解合成功能、动平衡原始数据分析、ISO许用不平衡查询。

其应用范围：

风机叶轮、泵浦叶轮、转轴、转鼓、电机转子、加工机主轴等旋转部件。

现场动平衡仪技术特点：

1、现场动平衡仪可以实现不需要拆卸转子就可以动平衡的效果，这样就可以有效地节省停机时间、人力、物力，现场动平衡校正整个过程一般只需一小时左右就可以完成。

2、现场动平衡仪有双面动平衡校正和单面动平衡校正，而双面动平衡校正不同于单面动平衡校正，当转子的直径与宽度比例不到2倍时，这时就要选择使用双面动平衡校正方法。

3、可以根据工件的实际工作转速来实施转子平衡校正，当我们把工件拆卸下来后，在平衡机上校正时，都不能在高速档位下进行校正，而现场动平衡仪校正则可以实现校正转速最高达60000转的高速旋转。

4、有时转子所产生的振动问题有可能是与转子不平衡是没有关系的，那么我们就可以使用现场动平衡仪来测定下就可以知道转子产生的振动是否与平衡有关系，这样就可以避免做没必要的平衡校正。

5、其实影响转子不平衡的原因有很多其他因素，比如所有的转子安装时的间隙、偏角度等原因，都会影响转子不平衡。所以我们选择现场动平衡校正就可以让转子达到平衡状态，减少震动和对设备的损伤。

现场动平衡仪校正是目前工业使用中必不可少的，并且现场平衡校正的技术已经广泛应用在现代工业中。因为现场动平衡校正技术所拥有的特点对于众多厂家来说是非常有利的。完全了解现场动平衡机校正技术所具备的特点，让我们能更好地选择使用。

想了解更多关于振动分析仪，欢迎点击 ：http://www.kminstrument.com/?page_id=23036

机械设备振动故障是指设备在工作过程中产生异常的振动可能是由于结构不稳定配合间隙过大或过小、轴承损坏等原因引起的，就会导致机械的振动、温度等现象产生变化。此时，我们若能够精准的捕捉现象信号，并进行科学的诊断分析，那么就可以判断设备是否要发生故障以及发生劣化的部件。因此，研究设备诊断技术对变革设备维护策略，克服“过剩维修”及“不足维修”的老大难问题有着十分重要的现实意义。那么如何快速又精准的诊断机械设备振动故障呢？

KMbalancerII+多功能振动分析及现场动平衡仪作为一款便携式的手持式振动分析工具，能够识别许多机械故障原因。它比目前市场上的众多振动产品的功能强大得多。它嵌入式计算机技术和动平衡技术，兼备现场振动数据测量、振动分析和单双面动平衡等诸多功能，简捷易用。是工矿企业预知保养维修，尤其是风机、电动机等设备制造厂和振动技术服务机构最为理想之工具。完善的应用功能可进行单面和双面不平衡校正，并提供单 双通道的振动分析，动平衡快速采集，矢量分解合成计算、 ISO许用不平衡查询 、手动输入模拟动平衡等实用功能。

KMbalancerII+多功能振动分析仪及现场动平衡仪提前预知设备振动故障，是一款性价比极高的诊断工具。
